Sửa main IC camera Samsung

Chào mừng bạn đến với dịch vụ chẩn đoán và sửa main IC camera Samsung chuyên sâu tại Viện Di Động. Đối mặt với tình trạng máy ảnh tối đen hay báo lỗi không xác định, chúng tôi kiên quyết từ chối phương pháp “thử và sai” tốn kém nhằm bán linh kiện ngoại vi.

Mọi quyết định can thiệp vi mạch tại hệ thống đều bắt buộc dựa trên kết quả đo đạc sơ đồ mạch (schematics) chính xác, đảm bảo bắt đúng bệnh, bảo vệ toàn vẹn dữ liệu cá nhân và bo mạch chủ của bạn.

1. Dấu hiệu nhận biết hỏng IC camera trên bo mạch Samsung

Lỗi hỏng IC camera trên bo mạch Samsung mang đặc tính hoàn toàn khác biệt so với việc hỏng mô-đun ống kính ngoại vi, thường bộc lộ qua tình trạng văng ứng dụng lập tức hoặc tối đen màn hình dù đã thay cụm kính mới. Việc nhận diện đúng triệu chứng giúp người dùng tránh được nguy cơ bị vẽ bệnh và thay nhầm linh kiện không cần thiết.

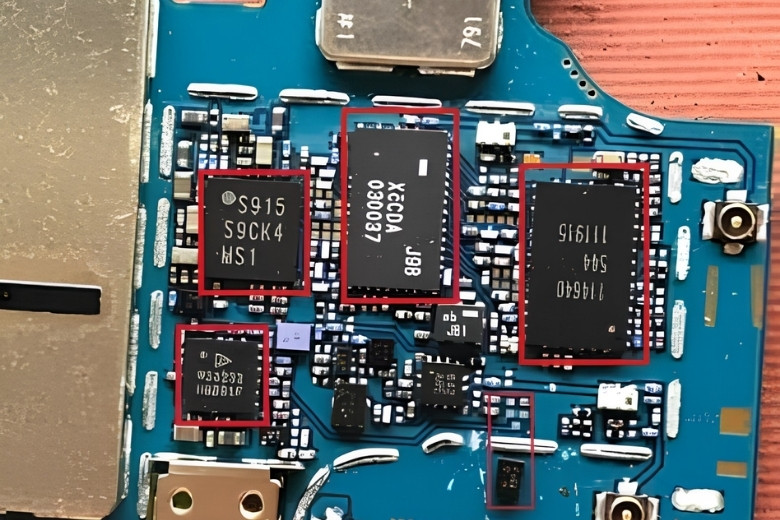

Dấu hiệu nhận biết hỏng IC camera trên bo mạch Samsung

1.1. Ứng dụng văng đột ngột và mất đèn pin

Dấu hiệu điển hình nhất của việc mất nguồn camera là khi mở ứng dụng máy ảnh, thiết bị lập tức văng ra màn hình chính, hoặc giao diện chỉ hiển thị một màu tối đen hoàn toàn kèm thông báo cảnh báo Lỗi máy ảnh (Camera failed).

Điểm mấu chốt để xác định lỗi nằm trên mainboard là tính năng đèn pin (Flashlight) từ thanh trạng thái cũng bị vô hiệu hóa cùng lúc. Nguyên nhân kỹ thuật nằm ở việc đèn flash và cụm camera thường dùng chung đường truyền dữ liệu I2C hoặc chịu sự chi phối từ cùng một IC quản lý nguồn trên bo mạch.

1.2. Thay camera mới vẫn báo lỗi “Camera failed”

Đây là bài test chẩn đoán loại trừ mang tính quyết định. Khi thiết bị mất máy ảnh, kỹ thuật viên tiến hành gắn thử một cụm module camera zin nguyên bản vào.

Nếu hệ thống phần mềm vẫn tiếp tục báo lỗi, điều này khẳng định 100% nguyên nhân gốc rễ nằm ở bo mạch chủ. Cụ thể, điện thoại đang bị đứt đường tín hiệu MIPI hoặc mất áp cấp nguồn từ bo mạch đến socket kết nối.

Góc nhìn từ kỹ thuật viên Viện Di Động: Rất nhiều trường hợp thiết bị báo lỗi camera nhưng thợ tuyến dưới vội vàng chẩn đoán và báo khách thay cụm kính giá vài triệu đồng.

Trên thực tế, nguyên nhân đôi khi chỉ là rớt một cuộn dây L trên mainboard do máy từng bị va đập, chi phí khắc phục rẻ hơn rất nhiều nếu đo đạc đúng cách. Nhưng nguyên nhân từ đâu khiến một linh kiện nằm sâu trong bo mạch lại gặp sự cố?

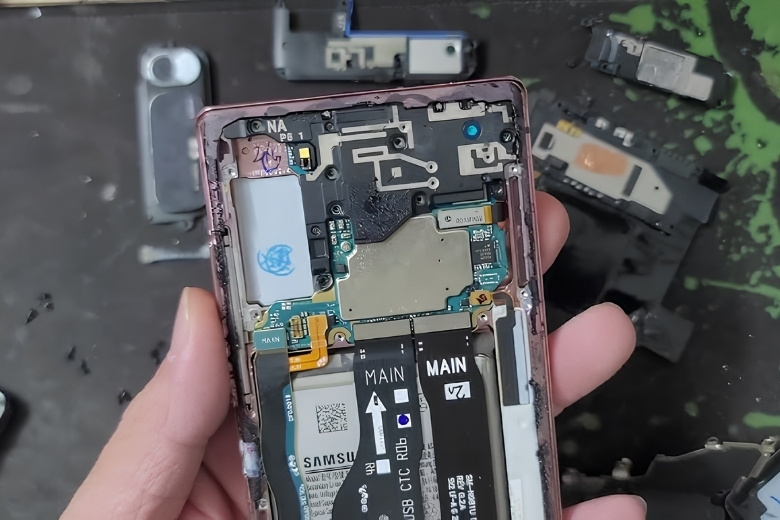

Main IC camera Samsung

2. Nguyên nhân gây hỏng vi mạch IC camera Samsung

Vi mạch IC camera Samsung hư hỏng thường bắt nguồn từ tác động cơ học làm nứt chân bóng chì BGA, xung điện áp đánh thủng linh kiện, hoặc phản ứng hóa học do hơi ẩm xâm nhập gây mốc xanh bo mạch chủ. Dù được bảo vệ bởi lớp vỏ và khung nhôm chắc chắn, các cấu trúc điện tử vi mô bên trong vẫn có những điểm yếu vật lý nhất định.

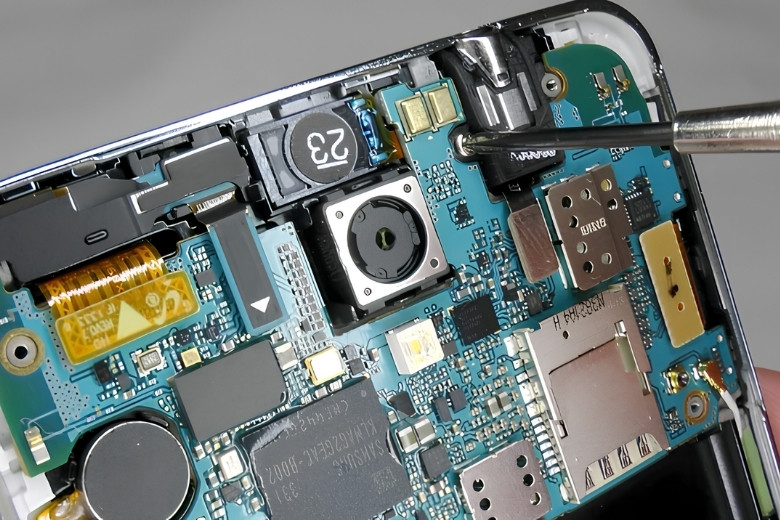

Nguyên nhân gây hỏng vi mạch IC camera Samsung

2.1. Đứt chân hàn BGA do va đập mạnh

Khi điện thoại rơi rớt mạnh, vỏ ngoài có thể nguyên vẹn nhờ ốp lưng chống sốc, nhưng lực quán tính bên trong đủ sức tạo ra chấn động lớn lên bo mạch. Lực này khiến các bóng chì BGA siêu nhỏ nằm dưới bụng IC (đặc biệt là dòng chip quản lý nguồn MPB02) bị nứt hoặc gãy chân tiếp xúc.

Đặc biệt, trên các dòng màn hình gập như Z Fold hay Z Flip, cáp bản lề chịu tải liên tục nếu bị đứt ngầm cũng sẽ ngắt trực tiếp đường áp cấp điện cho camera.

2.2. Chạm mạch do vô nước và xung điện áp

Chất lỏng là kẻ thù số một của vi mạch. Khi hơi ẩm lọt qua khe hở của ron kháng nước, chúng sẽ bám vào và làm oxi hóa, sinh ra hiện tượng mốc xanh trên các tụ C và cuộn dây L ẩn dưới lồng shield bảo vệ.

Bên cạnh đó, thói quen sử dụng củ sạc trôi nổi kém chất lượng sẽ sinh ra các gai điện áp đột ngột. Những xung điện này trực tiếp đánh thủng IC nguồn phụ, gây ra tình trạng chạm thứ cấp.

Khi kỹ thuật viên kẹp dòng, đồng hồ sẽ lập tức báo rò rỉ điện năng liên tục dù chưa bật nguồn máy. Để xử lý triệt để các tác nhân này, kỹ thuật viên cần một quy trình can thiệp có tính kỷ luật cao.

3. Quy trình chẩn đoán mạch IC camera

Tại Viện Di Động, mọi can thiệp vi mạch bắt buộc tuân thủ Chuẩn Đo Đạc Đa Lớp, sử dụng sơ đồ mạch để truy vết chính xác điểm đứt trước khi áp dụng nhiệt khò nhằm bảo vệ an toàn tuyệt đối cho CPU và dữ liệu. Chúng tôi loại bỏ hoàn toàn thói quen bốc chip đoán bệnh vốn tiềm ẩn rủi ro làm chết hẳn thiết bị.

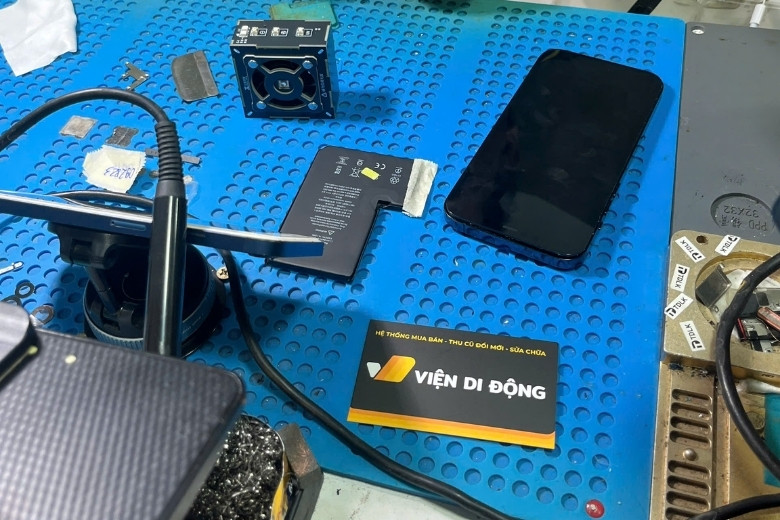

Quy trình chẩn đoán mạch IC camera tại Viện Di Động

3.1. Truy vết điểm chạm bằng sơ đồ Schematics

Tuyệt đối không nhấc IC thử nghiệm mù quáng. Kỹ thuật viên sẽ tháo lồng shield và sử dụng đồng hồ vạn năng để đo trở kháng tại chính socket kết nối camera. Thông số thu được sẽ đối chiếu trực tiếp với bản đồ vi mạch chuyên sâu (như ZXW hoặc Borneo).

Nhờ đối chiếu này, kỹ thuật viên xác định chính xác đường áp LDO 1.8V hay đường 2.8V đang bị đứt mạch ngầm hoặc chạm chập, từ đó đưa ra quyết định câu dây đồng hay phải đục thay thế chip quản lý.

3.2. Kiểm soát nhiệt độ khò IC để bảo toàn CPU

Theo thiết kế hiện tại, các dòng mainboard Samsung từ S Ultra đến Z Series đều dùng kiến trúc mạch xếp chồng (sandwich) với mật độ linh kiện cực dày. IC camera thường nằm sát vách với CPU hoặc ổ cứng UFS.

Kỹ thuật viên phải điều chỉnh mỏ hàn nhiệt và luồng hơi khò ở mức 380-400 độ C để nhấc dứt khoát IC lỗi ra ngoài trong vòng chưa tới 10 giây. Thợ non tay ngâm nhiệt quá lâu sẽ làm xì chì mỡ hàn của CPU ở mặt sau bo mạch, biến một chiếc máy đang sống dữ liệu thành chết lâm sàng hoàn toàn.

Thực tế tiếp nhận tại Viện Di Động: Việc nhấc một con chip lỗi ra khỏi bo mạch không khó, điều khó nhất và định hình đẳng cấp của kỹ thuật viên là kỹ năng kiểm soát nhiệt độ tản ra, nhằm bảo vệ 100% sự sống cho các con chip nhạy cảm lân cận để không phát sinh bệnh nền. Với độ khó kỹ thuật cao như vậy, bài toán chi phí sẽ được giải quyết ra sao?

4. Chi phí sửa IC camera Samsung so với thay mainboard

Chi phí sửa IC camera trên bo mạch chủ giúp người dùng tiết kiệm từ 60% đến 70% so với phương án thay toàn bộ mainboard mới, đồng thời bảo toàn trọn vẹn mọi dữ liệu cá nhân đang lưu trữ. Đây là giải pháp sửa chữa mang tính kinh tế cao nhất nhưng vẫn đảm bảo thiết bị hoạt động nguyên bản.

Dưới đây là bảng tham chiếu mức giá sửa vi mạch so với việc thay nguyên bo mạch chủ nguyên cụm:

Khoản chi phí cho dịch vụ đục IC hay câu vi mạch không nằm ở giá trị cục thiếc hay con chip 2 USD, mà bạn đang trả tiền cho tay nghề vi hàn, thiết bị đo đạc phòng lab và sự đảm bảo không làm mất đi hàng ngàn bức ảnh kỷ niệm, tài liệu công việc cốt lõi của mình.

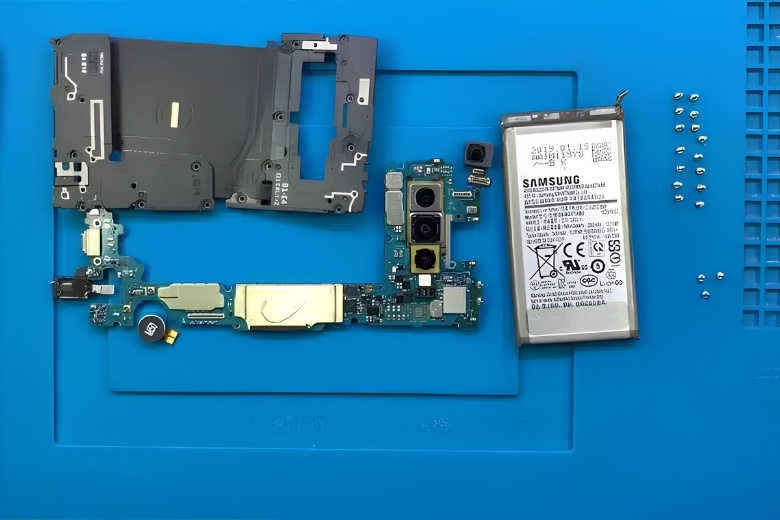

Thay main IC camera Samsung

5. Cần làm gì khi Samsung báo lỗi “Camera failed”?

Khi điện thoại liên tục văng ứng dụng hoặc báo lỗi phần cứng máy ảnh, việc cố gắng khôi phục cài đặt gốc (Reset) hay ép khởi động lại nhiều lần là vô tác dụng. Nếu nguyên nhân thực sự do vào nước hoặc đứt chân vi mạch, việc bạn tiếp tục cắm sạc nhằm duy trì nguồn điện chỉ khiến tình trạng chạm mạch diễn biến trầm trọng hơn, dễ đánh thủng lây sang các IC lân cận.

Đừng vội vàng tự đặt mua cụm ống kính trên mạng về thay thử, cũng đừng giao máy cho các cơ sở thiếu thốn thiết bị đọc sơ đồ mạch. Hãy chủ động bảo vệ thiết bị và ví tiền của mình bằng góc nhìn khoa học.

Mang ngay điện thoại đến Viện Di Động để đội ngũ kỹ thuật viên tiến hành kẹp dòng, đo mạch chuyên sâu và báo chính xác nguyên nhân gốc rễ. Liên hệ nhận tư vấn kỹ thuật miễn phí và đặt lịch kiểm tra lỗi máy ngay hôm nay để khôi phục chức năng camera một cách minh bạch, an toàn nhất.
